中村修二畅谈固态照明技术的关键发展趋势

发表时间:2015年10月02日 09:37:00  浏览量:0

诺贝尔物理奖得主中村修二,2015年9月3日受邀至台大演讲,分享自己研发高亮度蓝色发光二极体(LED)技术历程,以及接下来固态照明技术的关键发展趋势。

中村谈到1980年代末着手研究蓝色LED时,在材料选择上遇到了极大挑战。当时可能实现蓝色LED的材料主要有两种,分别是硒化锌(Zinc Selenide,ZnSe)与氮化镓(Gallium Nitride,GaN)。

在不看好声浪下,坚持与众不同

在那个年代,GaN材料几乎没什么人看好,因为GaN与蓝宝石基板晶格不匹配,使晶体结构缺陷密度达1 x 109 cm-2以上,品质远远不及ZnSe,也因此有多达99%研究员,都选择以ZnSe做为实现蓝光LED这块拼图的研究材料,相关研究论文更是多不胜数。

只不过中村偏偏反其道而行,坚持跟别人走不一样的路,选择仅有1%人关注的冷门材料GaN。中村那看似不可能成功的决定,改变了往后的人生,正如同他在个人著作《我的思考,我的光》(考える力、やり抜く力  私の方法)中所说,“就像我和蓝色发光二极体奇妙的相遇一般,每个人的人生中都会有不可思议的相遇”。

实现高亮度蓝色LED,InGaN功不可没

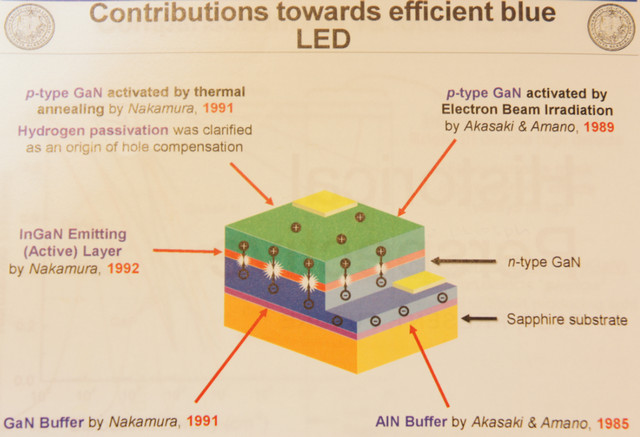

为了改善 GaN 与蓝宝石基板之间晶格不匹配的问题,中村以 GaN 为材料在蓝宝石基板上制作缓冲层(Buffer Layer),并为此改造出双气流(Two-Flow)有机金属化学气相沉积(MOCVD)装置,大幅提升磊晶品质,也为实现高亮度蓝色 LED 奠定了基础。

在双气流MOCVD辅助下,中村以热退火(Thermal Annealing)制程,有效实现p型层GaN;后来,又成功生长出实现高亮度蓝色LED的关键材料氮化铟镓(Indium Gallium Nitride,InGaN),并以InGaN做为p型层GaN与n型层GaN之间的发光层,达成双异质接面结构(Double Heterostructure),改善原本p-n同质接面(Homojunction)的LED发光效率,实现高亮度蓝色LED。

InGaN对产生高亮度蓝色LED、蓝色半导体雷射及蓝紫色半导体雷射,都是不可或缺的要角,中村也因此称之为“神奇材料”,但诺贝尔奖在授奖说明中对InGaN贡献只字未提,也让中村不只一次表达心中的遗憾。

次世代照明趋势,聚焦GaN on GaN、LD技术

至于接下来固态照明技术趋势,除了利用“GaN on GaN”技术制造紫色 LED,继而产生发光一致、更纯净均匀的白光外,中村也指出雷射照明将会是产业发展关键。相较于LED,雷射二极体(Laser Diode,LD)能够实现更高效率照明,中村认为LD在不久的将来会相当有市场。

中村不受传统框架束缚、勇于挑战,执着且不轻言放弃的个性,让他在遭遇无数失败下仍然奋力前行,这些历程都为后来的成功奠定基石,也获致今日的成就,为人类生活做出极大贡献,影响深远。

来源:科技新报
